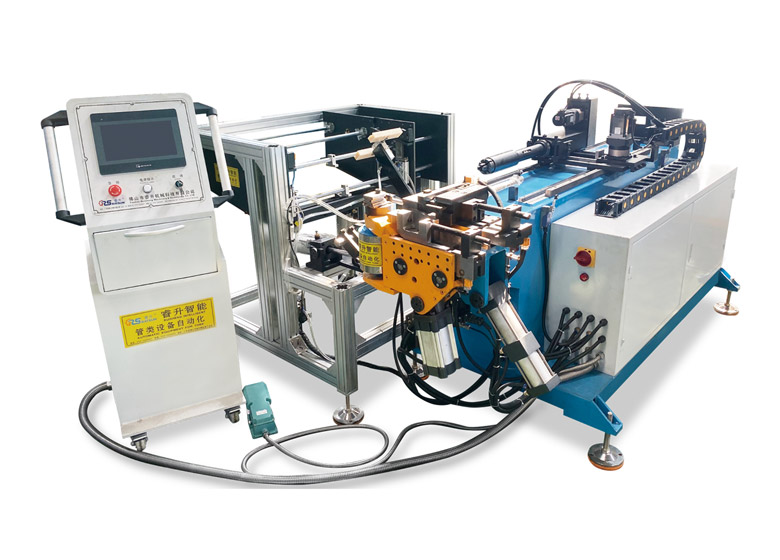

彎管機—自動上下料 SB-18CNC

服務熱線：

133-8028-8977

點擊咨詢

詳細描述

機械特點：
1、電腦控制系統，性能強、穩定性佳。
2、超大型CPU可容納400組的檔案編輯，可無限擴充編輯組數。
3、具有自動偵測錯誤及故障功能，并在熒幕顯示，讓操作者更容易排除障礙。
4、所有加工資料都由觸控?zé)赡惠斎搿?/span>
5、每- -彎管皆可因不同材質變化設定補償值、速度、脫模間隙。
6、同一支管子每一- 彎皆可單獨編寫32個動作順序、10 段速度，讓操作者搭配使用。提高工作效率、降低管件干涉點。
7、送料方式可因不同需求選擇直送或夾送。
8、資料經編輯完成后，有鑰匙保護，防止資料被任意修改。
9、電控系統配有熱交換器自動散熱。
10、送料小車的入料位置、安全位置、輸模干涉位置、導模干涉位置的設定可由手動微調，并自動記憶位置，消除人為兩側之失誤與機器碰撞的損失。
11、送料軸運作前會自動檢測，避免和機器發生碰撞。
12、實彎時可選用分解動作，觀寮干涉點，修改動作，提高效率。

設備參數：

機型	單位	SB-18CNC	SB-25CNC	SB-38CNC	SB-50CNC	SB-63CNC	SB-75CNC	SB-89CNC
最大彎曲管徑X厚壁	mm	φ19.1×1.2	φ25.1×1.5	φ39.1×2	φ51.1×3	φ65.1×4	φ76.1×4	φ90.1×6
最大彎曲半徑	mm	R120	R160	R180	R250	R250	R300	R300
最大彎曲角度	°	190	190	190	190	190	190	190
最大送料長度	mm	1800	2000	2200	2500	3000	3000	3000
送料方式	-	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送
彎管速度	°/s	Max.180	Max.150	Max.150	Max.85	Max.85	Max.40	Max.30
轉管速度	°/s	Max 200	Max 200	Max 200	Max 200	Max 200	Max 160	Max 160
送料速度	mm/s	Max.1000	Max.1000	Max.1000	Max.1000	Max.1000	Max.800	Max.800
彎管精度	°	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
轉管精度	°	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
送料精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
資料輸入方式	-	坐標（X/Y/Z）
彎管方式		伺服彎管1kw	伺服彎管2kw	伺服彎管3kw	伺服彎管4.4kw	伺服彎管7kw	伺服彎管11kw	伺服彎管15kw
轉管伺服電機功率	kw	0.2	0.4	0.75	0.75	0.75	1	1.5
送料伺服電機功率	kw	0.4	0.75	1	1.5	1.5	1.5	2
管件允許彎頭數	個	32個彎
可儲存零件數	組	2000	2000	2000	2000	2000	2000	1000（PLC）
油壓電機功率	kw	2.2	4	4	5.5	5.5	7.5	11
系統最大壓力（可調）	Mpa	10	12	12	12	12	12	14
機器重量	kg	1200	1300	1500	2500	3000	4500	5500
